Im Laufe der Zeit als Teleskoptüftler entstehen dabei auch gerne mal so etwas wie funktionierende
Experimente, so auch die Lego-Teleskope, welche ich nun mal vorstellen werde 😄
Zur Zeit gibt es 4 Lego-Teleskope: 2x Linse, 2x Spiegel. Die 2 Linsen sind fast identisch bis auf den OAZ,
weshalb ich nur das erste vorstellen werde. Bei den Spiegeln ist eines davon mit einem Rasierspiegel
ausgestattet und ist mehr so etwas wie ein Versuch, wird aber ebenfalls schon mal angerissen, auch wenn es
noch viele Baustellen gibt.
Der 50/600 Lego Refraktor
Mit diesem hat alles angefangen und hat bis jetzt sehr viele Umbauten und Erweiterungen durchgemacht.
Die Konstruktion ist aus Stabilitätsgründen eine Gitterkonstruktion mit 8 Streben vom Mittelteil
nach vorne zum Objektiv. Vom Mittelteil nach hinten sind die OAZ-Ausleger auch zeitgleich die
stabilisierenden Teile, die Streben darum sind nur zur Dekoration bzw. auch etwas gegen Verwindung.
Das Mittelteil selbst sind 2 miteinander verbundene Rahmen, die ebenfalls mit 8 Streben zusammenhängen.
Der Okularauszug nimmt 1,25" Zubehör auf, ist über 4 Ausleger geführt und gehalten, hat auf
beiden Seiten ein Fokussierrad. Auf der rechten Seite besitzt das Fokussierrad zusätzlich ein
Planetengetriebe, welches eine 1:4 Untersetzung ermöglicht. Das Ganze läuft ziemlich sanft und
kippelt den Umständen entsprechend wenig (vergleichbar mit billigen Okularauszügen).
Die Konstruktion ist sehr stabil und hält sich selbst auf Achse, unabhängig von der Lage und
Position.
Als Zieleinrichtung kommt so etwas wie man es von Gewehren kennt zum Einsatz, das hintere Element ist
verstellbar.

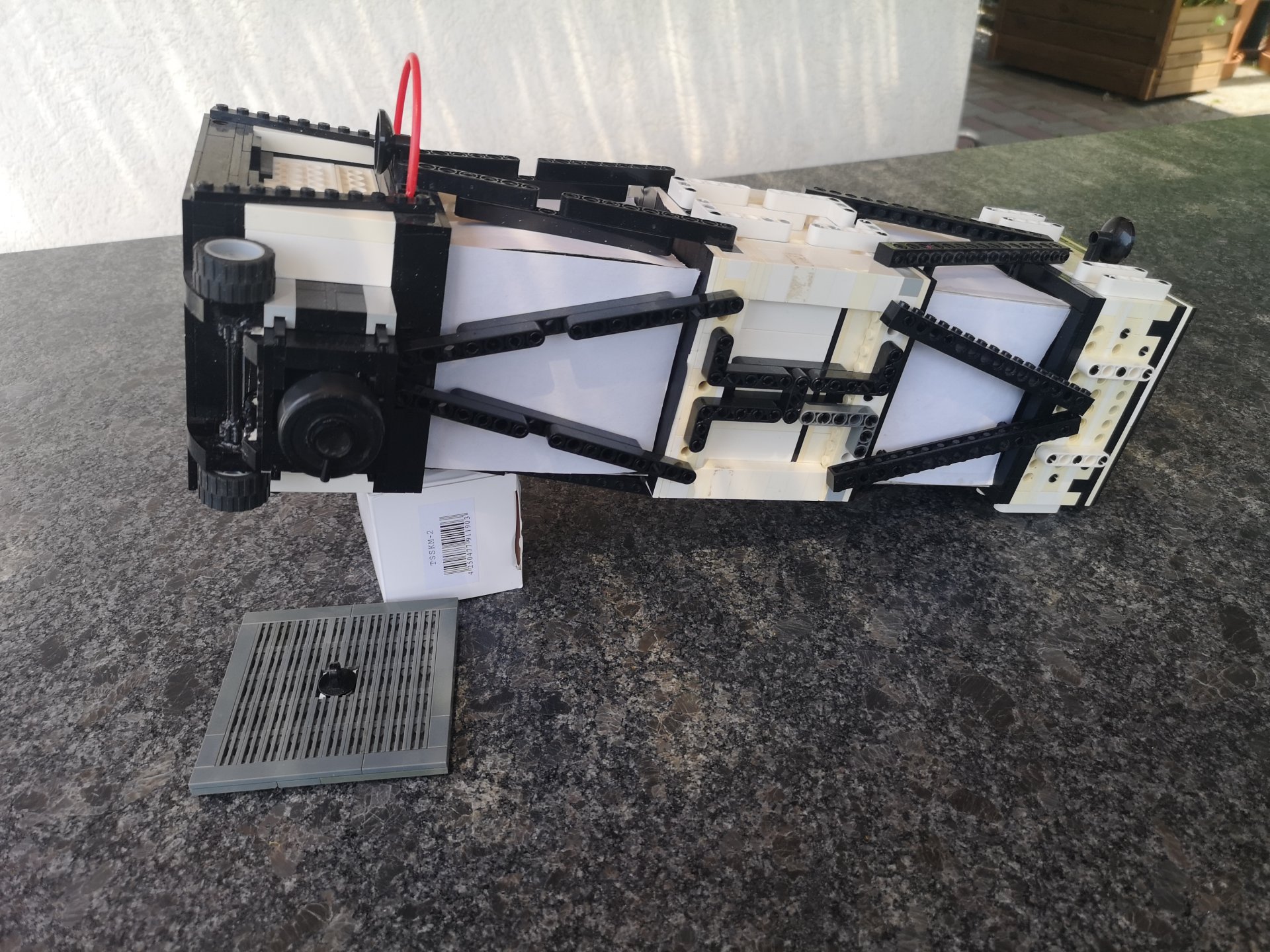

Der 70/450 Newton
Als nächstes steht das 2. bis jetzt gebaute Lego-Teleskop auf dem Plan. Es verwendet die Spiegel vom
Astromedia Kartonbausatz. Inspiriert durch den Lego Dobson in Rot, der vor einiger Zeit mal in einem Forum
auftauchte, war zunächst auch bei mir die Konstruktion ähnlich wie die auf den Bildern, was sich
allerdings als nicht zufriedenstellend herausstellte. Habe dann angefangen, die Konstruktion vom Refraktor
aber auch realen Truss Newtons zu übernehmen.

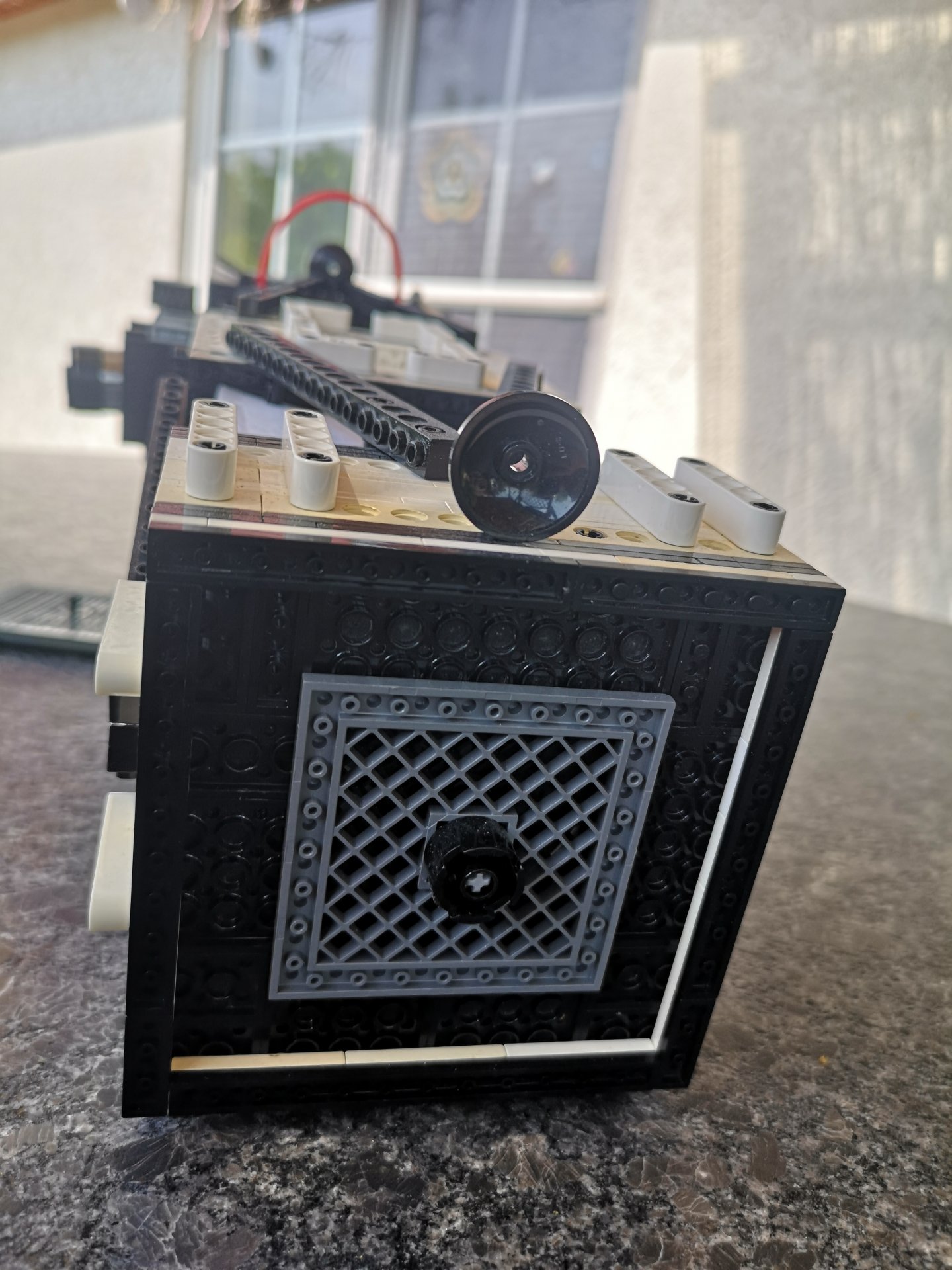

Es gibt wieder ein Mittelteil, diesmal in Vollkonstruktion, ein breites Vorderteil mit OAZ in
Vollkonstruktion und ein Hinterteil mit HS-Fassung in Vollkonstruktion. Verbunden wurden diese mit jeweils
8 Streben vom Mittelteil aus, insgesamt also 16, das erwies sich als sehr stabil.
Die Vollkonstruktion ist übrigens doppelt: innen mit schwarzen Teilen, außen mit weißen.

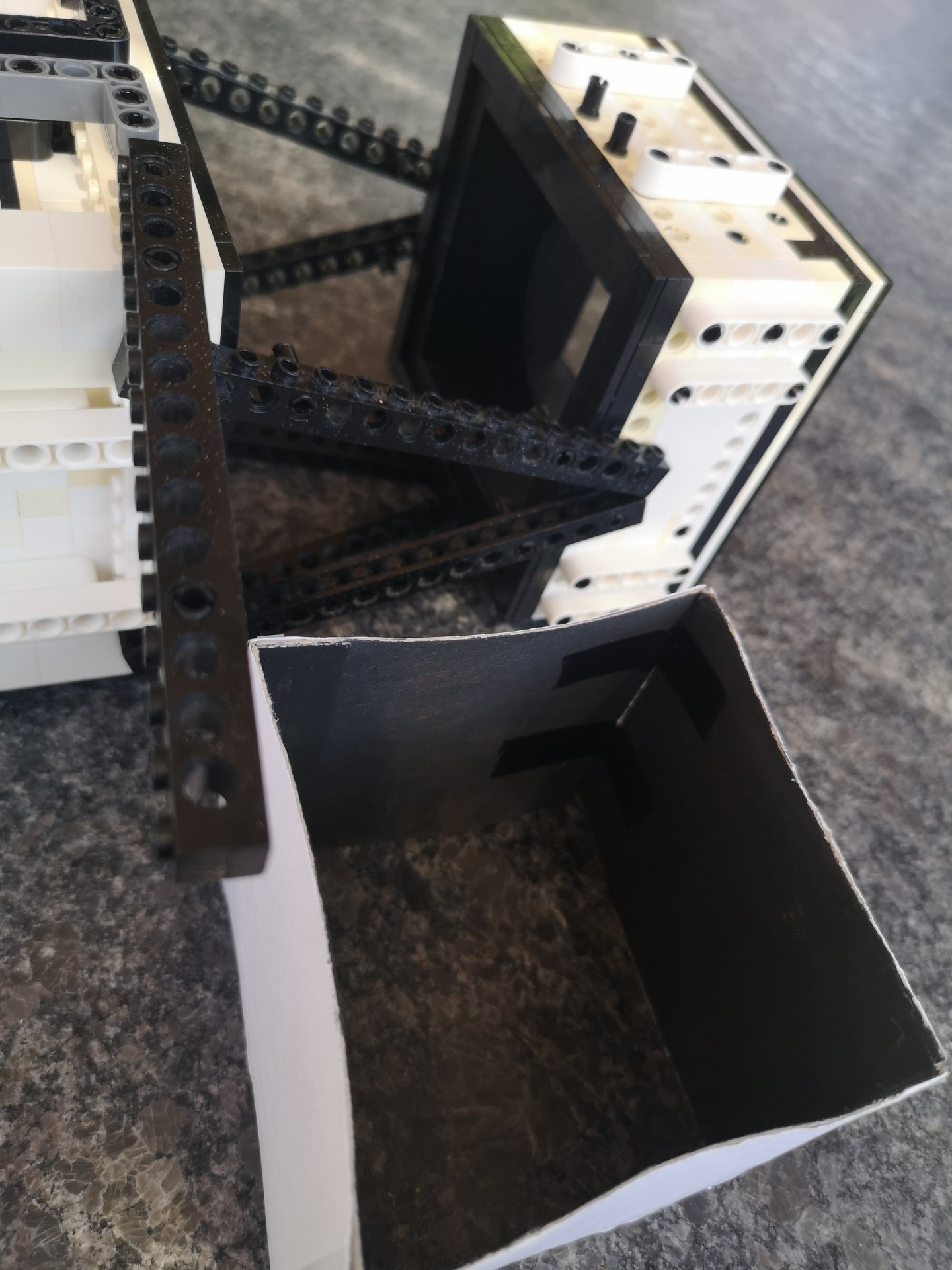

Darüber hinaus habe ich die offenen Stellen, bei denen nur Streben sind, mit Pappboxen gefüllt, um
zum Schluss einen geschlossenen Tubus zu erhalten.
Der OAZ ist relativ einfach gehalten: 4 Laufschienen, ein Kasten, 2 Zahnstangen, 1,25" Aufnahme.
Die Sucheinrichtung ist ein wenig improvisiert: Scheiben mit Loch und vorne zusätzlich ein roter
Halbbogen zur besseren Orientierung. Justieren von diesem geht über Verdrehen der Lochscheiben und das
leichte nach oben Ziehen von diesen wenn nötig, keine Raketenwissenschaft und tut seinen Zweck.
Die Hauptspiegel-Halterung ist eine geklebte 3-Punkt "Spinne", der Vorgänger war eine geklebte Platte,
das hat mir den Spiegel etwas zu sehr verspannt, was sich beim Bild bemerkbar machte.
Die Fangspiegelhalterung war ziemlich einfach zu realisieren, da es ein Formteil im richtigen Winkel
gibt. Das richtige Ausmitteln wird über eine einfache Schiebeausrichtung gemacht, die richtige
Höhe habe ich einfach gebaut/geklebt, alles andere ist durch Lego schon vorgegeben was Drehung und
Winkel angeht, da muss man sich keinen Kopf mehr machen.
Ansonsten ist es schwer und robust.
Der 50/600 Faltrefraktor
Ein zwischenzeitlicher Versuch war ein 50/600 Faltrefraktor in Fagott-Bauform. Mit 2 Planspiegeln aus
Zenitspiegeln war der Einblick etwa wie bei einem Newton, der OAZ war ein Crayford. Dieses Teleskop
existiert inzwischen aber nicht mehr, Bilder poste ich mal wenn ich die finde, der OAZ hat zumindest einen
neuen Platz beim...

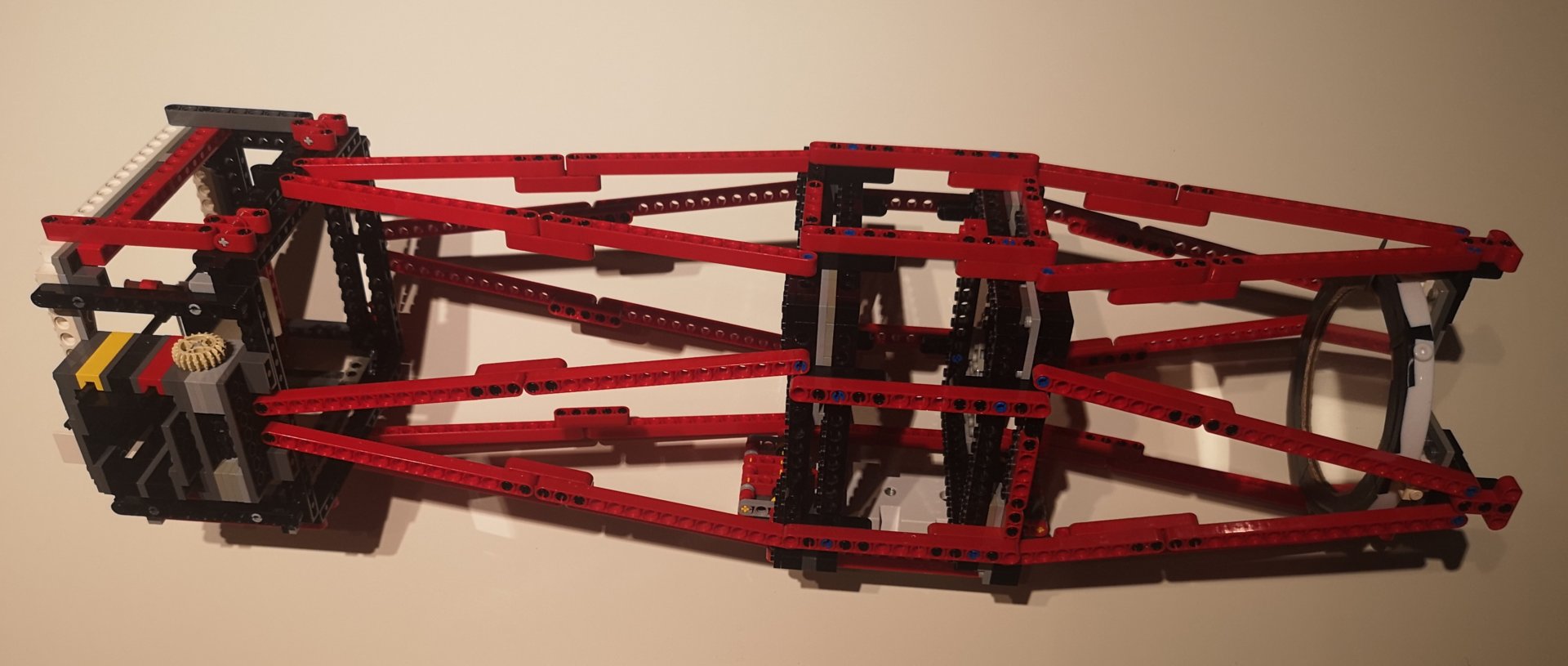

100/530 Rasierspiegel Teleskop
Wie in einem anderen Thread bereits angerissen, befindet es sich noch in einer Bauphase, es hat mehr
Probleme als Bauteile 😅 Zur Zeit sind die Lösungsansätze Abblenden und Lichtdicht machen,
wirklich was erkennen tut man in der Urform nicht.

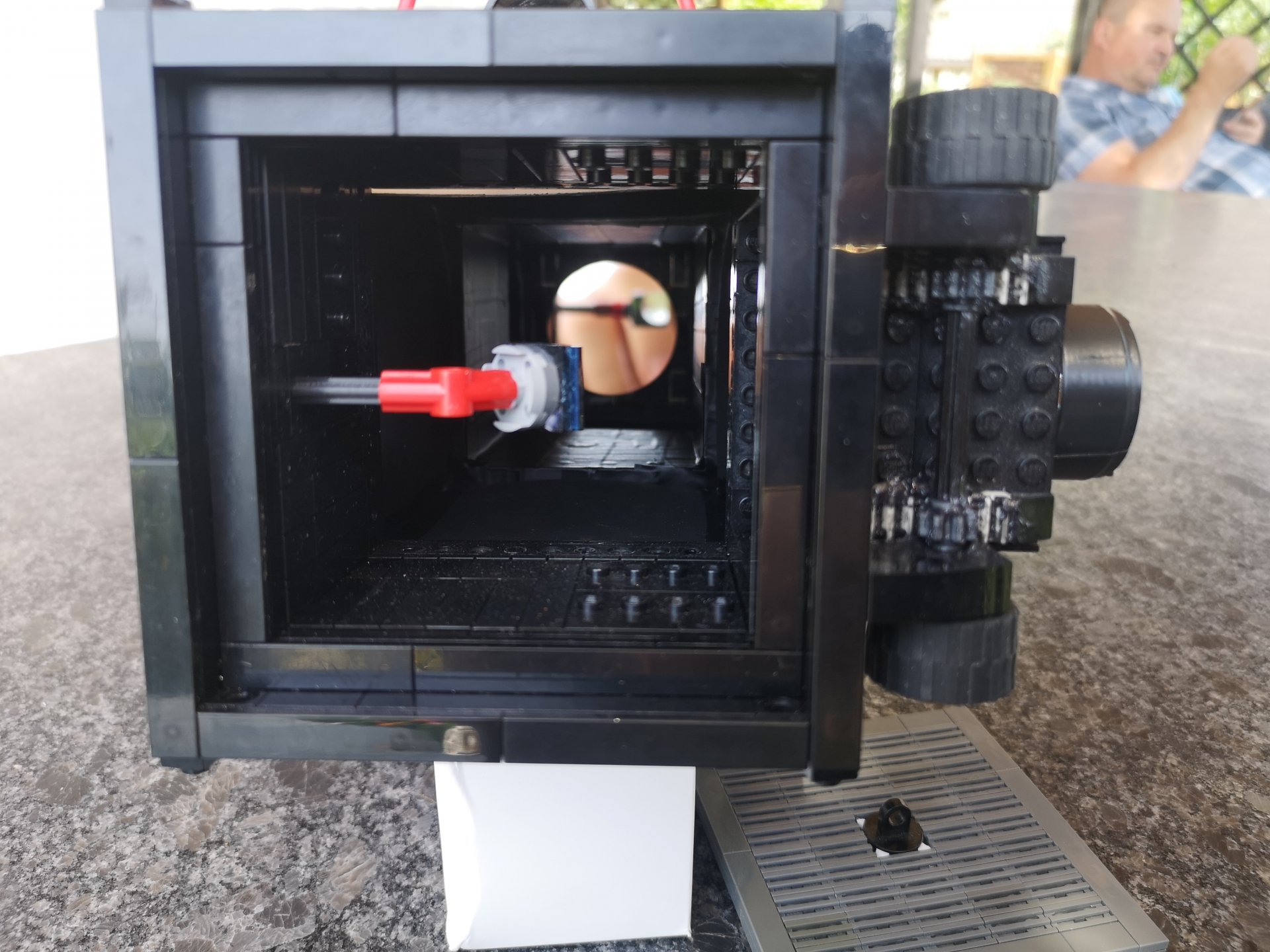

Der Crayford ist quasi 1:1 vom Faltrefraktor übernommen und läuft super, mag es allerdings nicht,
wenn die 1,25" Hülsen das Ganze etwas ausdehnen. Die Konstruktion ist ähnlich wie bei den anderen,
ist hier nun aber wirklich in einer ordentlichen Größe vorzufinden, hält aber wieder sehr gut.
Die Konstruktion wird nicht grundlos von all den Großteleskopen genutzt.
Gefallen tut mir aktuell der obere Teil nicht, es passt nicht ganz zum restlichen schlanken Design, da
werde ich noch mal umbauen, vermutlich in Richtung 8-Eck.
Der HS ist an 4 Seiten geklemmt, das Ganze ist in einer recht sparsamen Halterung untergebracht, die nur
aus dem Nötigsten besteht, hält aber gut. Der FS wiederum hatte durch seine größeren
Abmessungen wieder andere Anforderungen als der vom kleineren, die Halterung ist dementsprechend etwas
massiver, hält sich aber in Grenzen. Ob es reicht, wird sich dann noch zeigen.
Es gab auch mal die Idee, einen 60/700 Refraktor zu bauen, das Vorhaben hatte die selben roten Teile,
habe es aber während des Baus noch abgebrochen, warum weiß ich nicht mehr. Das Objektiv ist zur
Zeit aber verbaut in einem ebenfalls interessanten Projekt.
